Pickitの接続

Pickitの接続回路

pickitの接続は各マイコンの仕様書にも記載がありますし、Microchip社のサイトにも資料があるので必要に応じてご参照ください。
基本的には電源線、信号線を合わせて5本接続すればデバッグおよび書き込みができます。

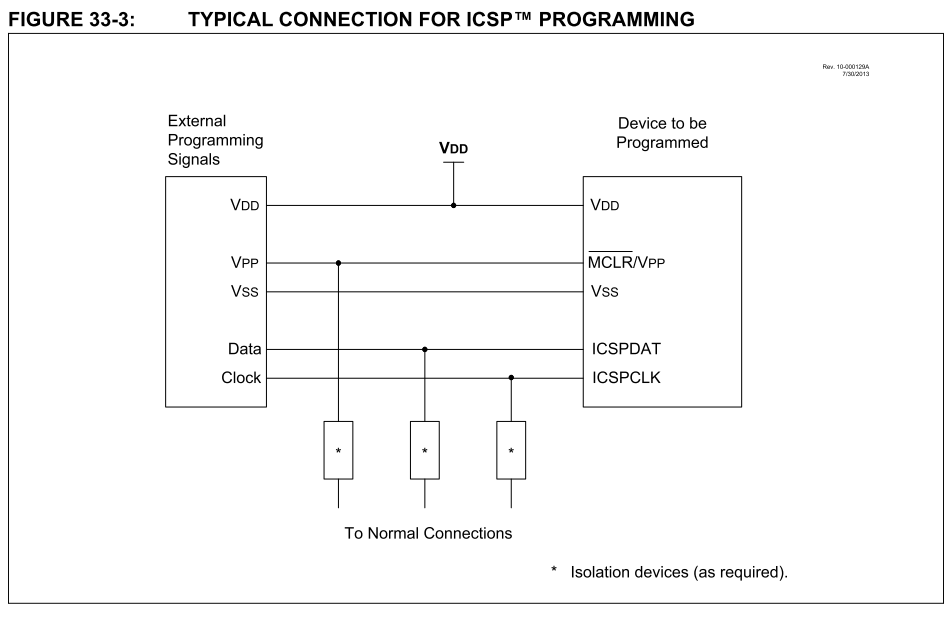

以下は、PIC16F16148の仕様書に掲載されている箇所を抜粋したものです。

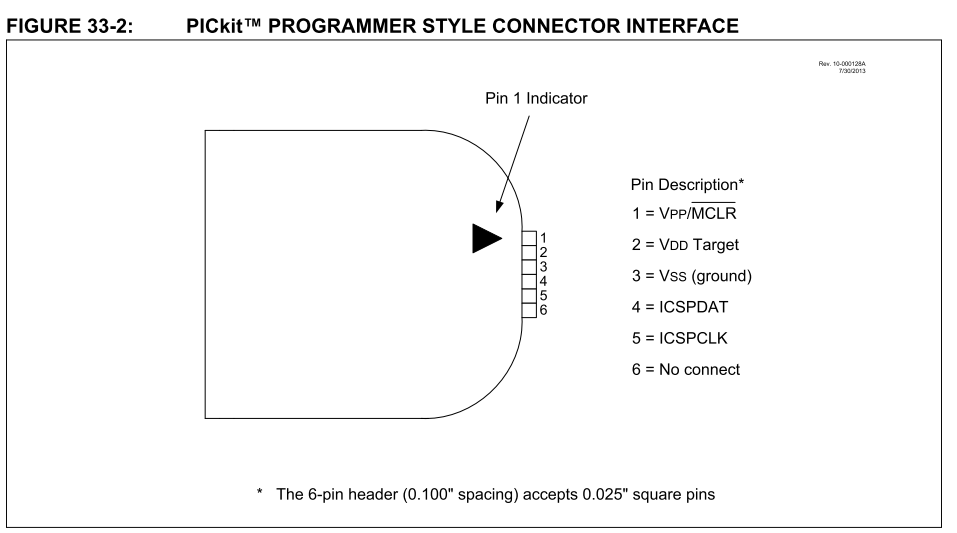

マイコンのI/Oポートのピンアサインテーブルを確認して、Pickitの表記と一致するピン同士を接続します。
